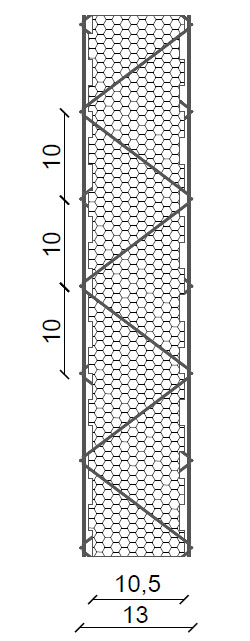

13 cm Zenon Panel

13 cm Zenon Panel

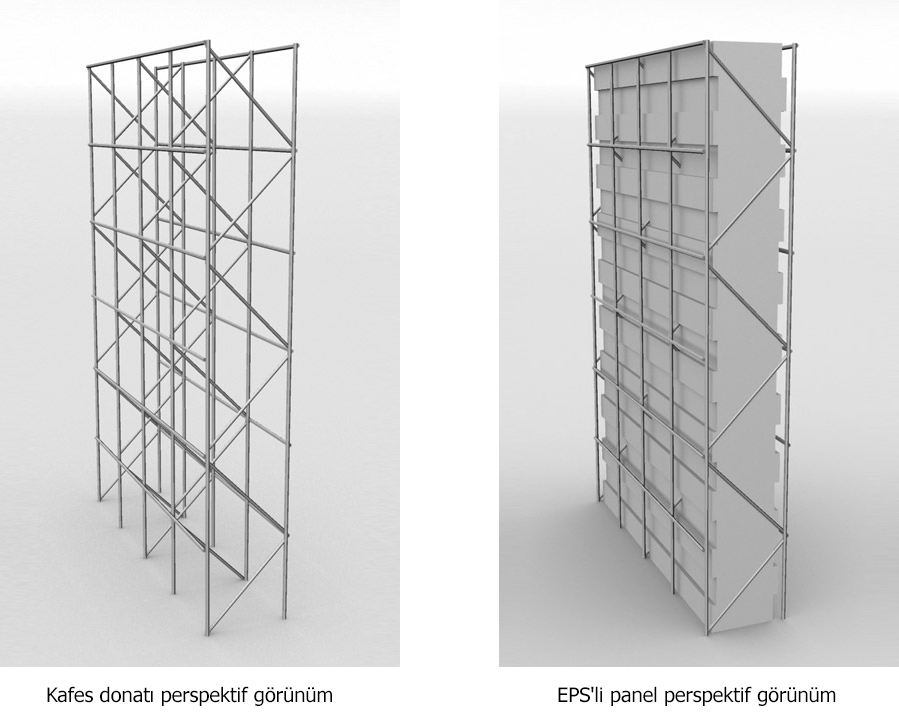

  • Her iki yüzeyde 10 cm x 10 cm karelajlı çelik hasır
  • 10 cm arayla her iki yüzeydeki çelik hasırı birbirine bağlayan sürekli diyagonel donatı
  • Her m2 de 100 adet çapraz tel (bir ters bir düz hizalı ardışık tasarımı üstün statik performans)
  • Her düğüm noktasında 3'er adet punto kaynak
  • Üretim ölçüleri: 13 cm x 121 cm x serbest boy


Çelik Tel

SAE 1006
Çekme dayanımı: 650-750 N/mm2
Çap: 2,8 - 3,5 mm
Daldırma galvanizli


Isı Yalıtım Levhası
EPS (Expanded Polystrene sheet)
16 kg/m3 yoğunluk (farklı yoğunluklarda üretim imkanı)
DIN B1 Alev yürümez sınıfı
Sıva uygulamasını kolaylaştırıcı oluklu yüzey
Kalınlık: 10,5 cm

13 cm panelden sıvalı duvarın toplam ısı geçirgenlik katsayısı - U değeri:
Ud=0,48 W/m2K - Ut= < 0,48 W/m2K

Yangın dayanımı

TSE yangın dayanım laboratuvarında gerçekleştirilen deneylerde 1000 oC yi aşan sıcaklığa sahip fırına çerçeve duvar olarak yerleştirilen sıvalı Zenon Panel duvarın dayanım performansı test edilmiştir. Sonucunda yangın dayanım sınıfı: E120 olarak tanımlanmıştır. Binaların Yangından Korunması Hakkındaki Yönetmeliğe uygun olarak binaların iç ve dış duvarlarında Zenon Panel duvar kullanılabilmektedir.

Darbe dayanımı

Zenon Panel duvar içerdiği çelik kafes donatı ile darbeler karşısında mükemmel dayanım göstermektedir. 3 m x 4,5 m ölçülerinde Zenon Panel duvara standartların öngördüğü yüklerin belirli bir süratle vurması neticesinde en ufak bir çatlak dahi ortaya çıkmamıştır.

Darbe dayanım sınıfı: E5 (TS EN 14019)

Ses yalıtımı

TS EN ISO 10140-2:2010 standartına göre akustik yalıtım deneyi akredite laboratuvarlarda yapılmıştır.

10'cm lik panel ile yapılan duvar ses yalıtım değeri: 38,7(-2,7;-4,5) dB
13 cm panel daha fazla ses yalıtımı sağlamaktadır.

13 cm panel
